用于高颗粒负载应用的惯性分离过滤器
FB系列旁路过滤器是用于高颗粒负载应用的惯性分离过滤器。FB过滤器在上游使用细颗粒过滤器，大大提高了颗粒过滤器的寿命和性能。流量可以在压力下通过或在真空下通过。博纯提供压缩空气射流泵和加热系统作为选项。
惯性旁路过滤器

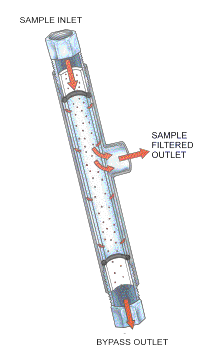

大量高速、含颗粒的气体通过滤器滤芯（见图）。样气从垂直于主路的旁路流中抽取。从旁路流中抽出，样气通过筛网或多孔滤芯过滤。由于其高速和惯性，大部分颗粒直接通过滤芯长度，从而防止颗粒被样气出口的拉力分流。被拉至样气出口的任何颗粒均由滤芯过滤。高流量气体也不断冲洗滤芯，减少孔隙堵塞。
对于涉及高温、高湿样气的应用，博纯提供旁路过滤器加热系统。这涉及到一个简单的电阻丝加热器安装在一块钢槽中。温度由工厂预先设置的机械恒温器控制，该恒温器通断电源以保持所需的设置。
博纯FB系列旁路过滤器主要应用在在CEMS和过程监控应用中。除了减少高颗粒外，还可以安装这些过滤器，以减少分析仪的响应时间。泵或真空射流泵用于将快速旁通样品拉过过滤器，从而缩短取样系统距离取样点一定距离时的响应时间。由于分析仪通常只需要1-2 lpm的样气流量，如果没有快速旁路回路，将样气从取样点拉至分析仪所需的时间将过长。这增加了调节系统的使用寿命。凭借其设计，博纯旁路过滤器有时被称为惯性过滤器，用于消除大量微粒，并趋向于自清洁。
FB系列过滤器有两种型号：FB-625和FB-1000。过滤器的流量额定值取决于样气的颗粒水平。一般来说，FB-625系列过滤器适用于每分钟高达10升的样气流量，而FB-1000系列过滤器可以处理更高的流量

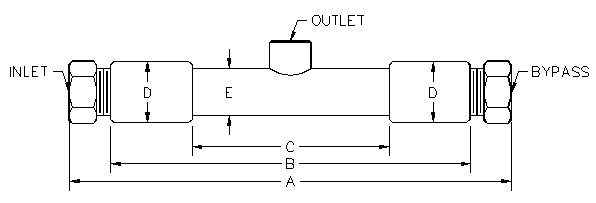

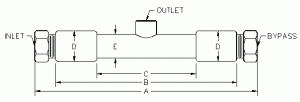

| 产品型号： | A | B | C | D | E |
| FB-625-SS-6 | 8.125″ | 6.265″ | 4.625″ | 0.875″ | 0.875″ |
| FB-625-SS-12 | 14″ | 12.5″ | 9.5″ | 0.875″ | 0.875″ |
| FB-1000-SS-6 | 8.125″ | 6.625″ | 3.625″ | 1.125″ | 0.875″ |
| FB-1000-SS-12 | 14.25″ | 12.75″ | 9.75″ | 1.125″ | 0.875″ |
| 产品型号： | 入口/旁路端口 | 出口端 | 容量 | 最大压力 (psig) | 六角头 |
| FB-625-SS-6 | 1/4″ | 1/8″ | 40 mL | 1000 | 3/4″ |
| FB-625-SS-12 | 1/4″ | 1/8″ | 80 mL | 1000 | 3/4″ |
| FB-1000-SS-6 | 1/4″ or 1/2″ | 1/4″ or 3/8″ | 45 mL | 750 | 1″ |
| FB-1000-SS-12 | 1/4″ or 1/2″ | 3/8″ | 90 mL | 750 | 1″ |
所有连接件均为NPT
所有密封件均为氟橡胶
| 元素 | 产品描述 | 孔隙度 | T最大值 |
| S | 烧结不锈钢 | 10 microns | 150°C |
| M40 (1000 series only) | 不锈钢丝网元件，40网 | 400 microns | 150°C |
| M100 | 不锈钢丝网元件，100网布 | 150 microns | 150°C |
| M200 | 不锈钢丝网元件，200网布 |
