由Nafion™管技术作为支持，博纯气体干燥管选择性地从样气中除去水汽。通过对水汽的选择性，使我们的干燥管比起其他干燥技术来说具备更有效的除湿能力，同时保留样气中的分析物。
单管干燥器系列(MD-系列)气体干燥管包含一根Nafion™管芯。MD系列可以将气体干燥到低至-40℃露点的湿度水平，最大流量可以适用于4lpm，是气体干燥应用的理想选择。

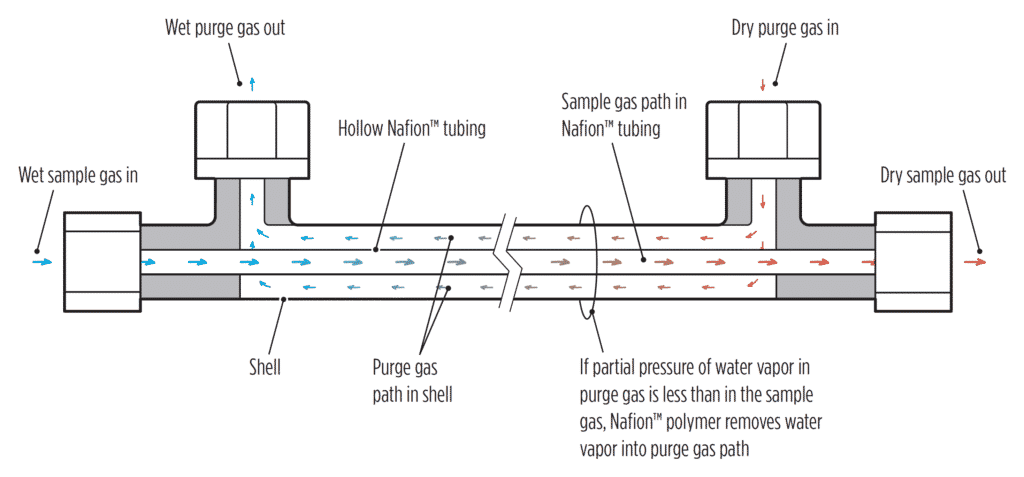

作用原理
将您的样气通过Nafion™ 管，并在Nafion™ 管外侧反向吹扫干燥的气体。
当吹扫气体中的水汽分压小于样气中的水汽分压时，Nafion™聚合物选择性地将样气中的水汽，通过Nafion™管壁转移进入吹扫气流中，在样气出口处产生干燥的样气。
规格
| Nafion™管外径选项 | 0.050″ (MD-050), 0.070″ (MD-070), 0.110″ (MD-110) |
| 最大流量 | 0.2 lpm (MD-050), 4 lpm (MD-070), 4 lpm (MD-110) |
| 管壳材料 | 聚丙烯、氟碳或不锈钢 |
| 最高使用温度 | 80 °C 适用聚丙烯外壳，100℃适用氟碳或不锈钢外壳 |
| 样气接口尺寸选项 | 1/16”卡套接头（仅限MD-050不锈钢型号） |
| 1/8”卡套接头（所有型号） | |
| 1/4”卡套接头（MD-070，MD-110型号） | |
| 吹扫气接口尺寸 | 1/8”卡套接头（MD-050型号） |
| 1/4”卡套接头（MD-070，MD-110型号） | |
| 吹扫气建议 | 吹扫气体必须比样气更干燥 |
| 吹扫气体可以是仪表质量级空气(最高-40℃露点)或氮气 | |
| 吹扫气体流量是采样流量的2倍或3倍 | |
| *使用吹扫气体的替代方法有，如循环使用干燥后的采样气体，或者在吹扫气路中产生真空等方式。更多信息请参见网站。 | |
| 盘绕配置 | 某些型号是根据长度盘绕运输的。有关公称直径，请参阅第4页。如需定制盘管解决方案，请与我们联系。 |
产品性能

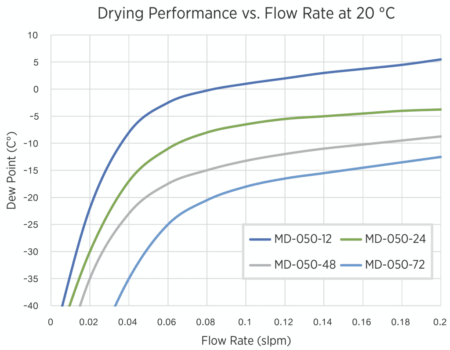

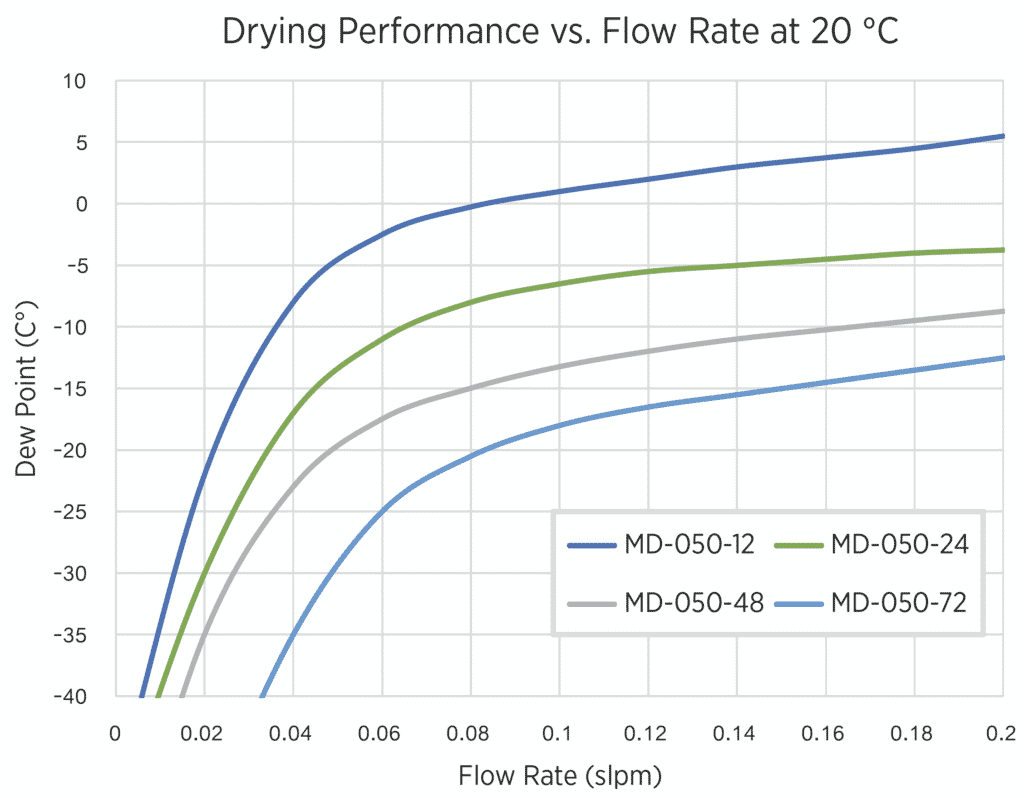

MD-050 型号: 流速达 0.2 lpm

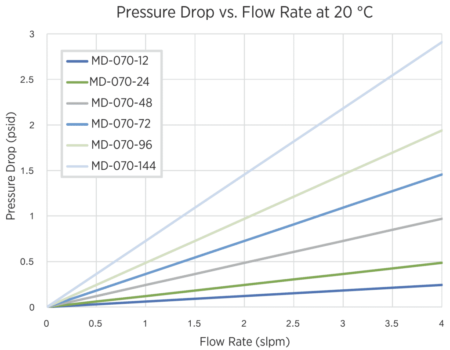

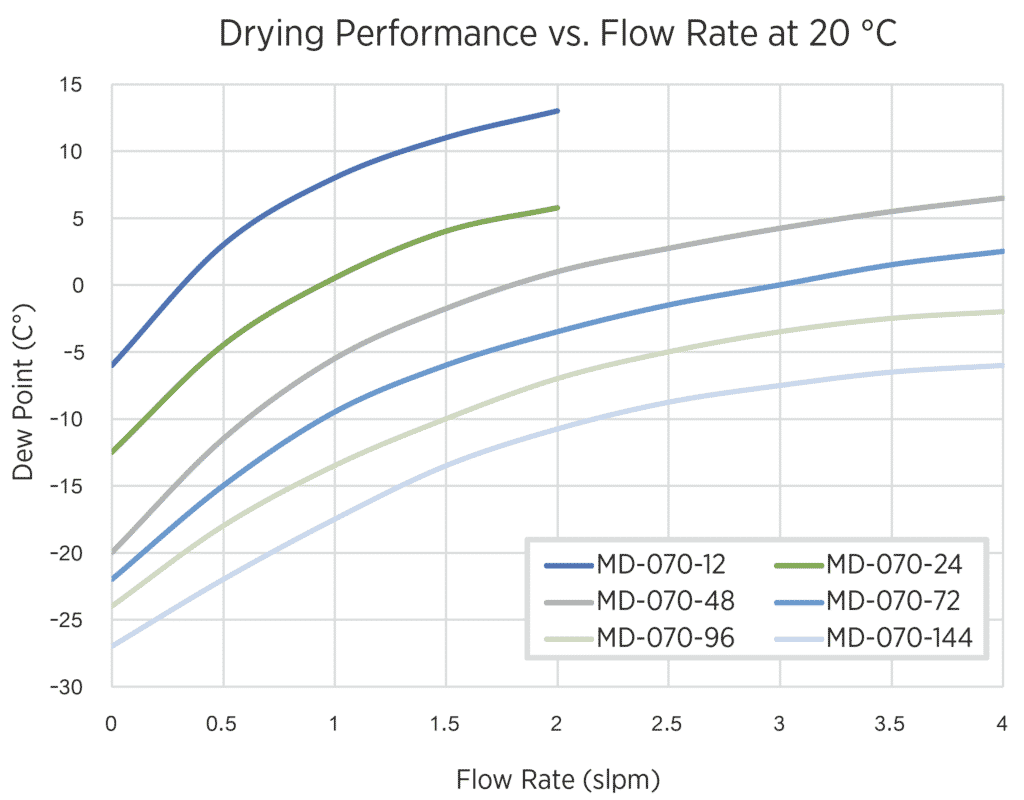

MD-070 型号: 流速达4 lpm

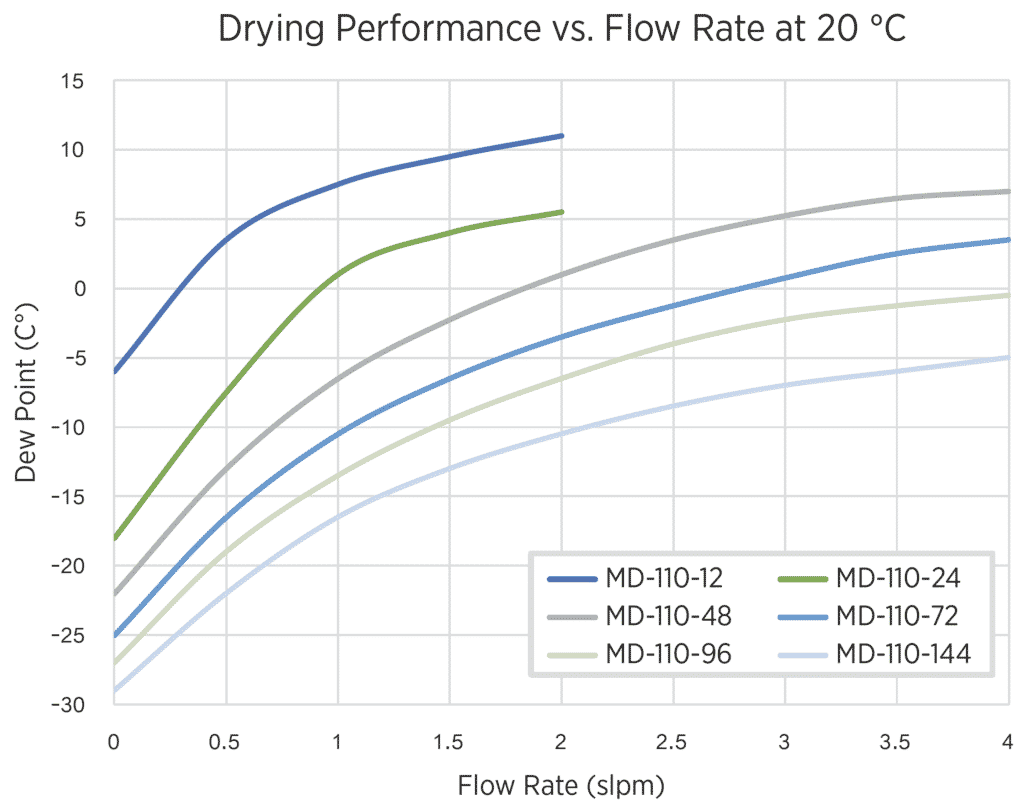

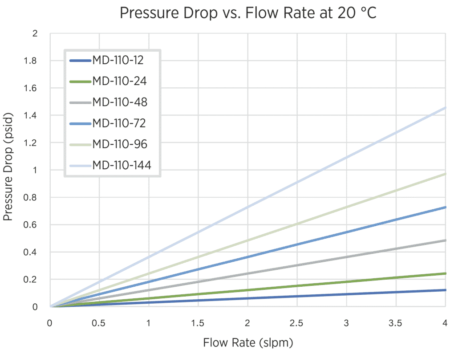

MD-110 型号: 流速达4 lpm
上面的性能曲线是基于样气入口露点为20℃和吹扫流量为样品流量的2倍情况。如果样气冷凝温度高于环境温度，请咨询我们的团队。

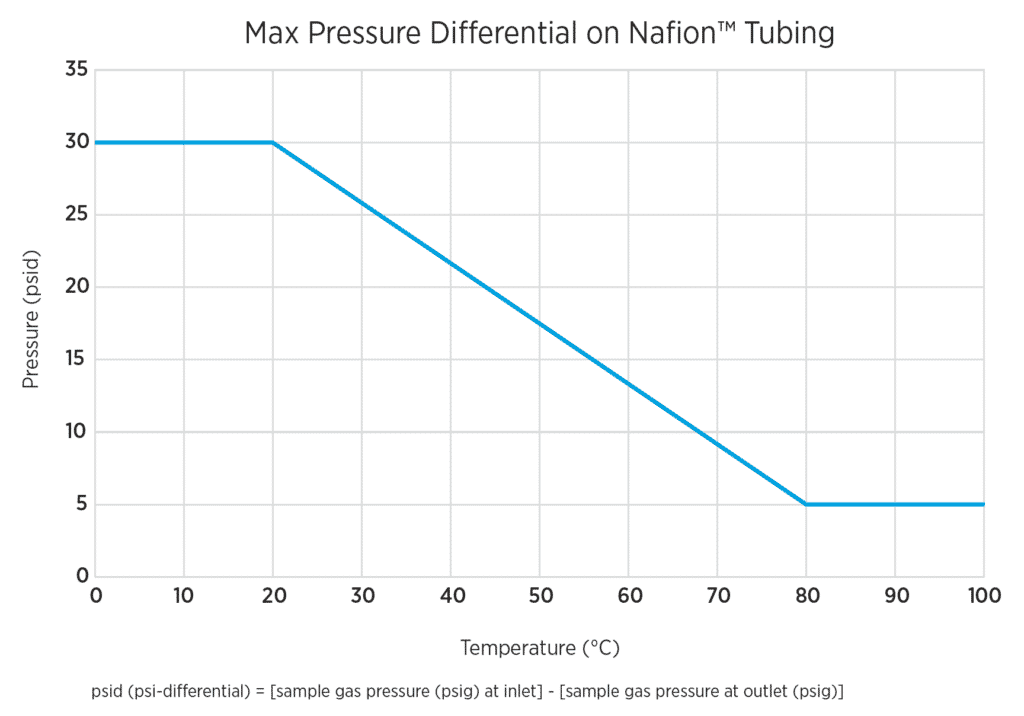

Psid (压差) =[入口样气压力(psig)] – [出口样气压力(psig)]，根据出口大气压计算。
材料选项
| 材质编号 | 接口及管壳材料 |
| P | 聚丙烯接头，聚丙烯外壳 |
| F | 氟碳接头，氟碳外壳 |
| FP | 氟碳接头，聚丙烯外壳 |
| S | 不锈钢接头，不锈钢管壳 |
| FS | 氟碳接头，不锈钢管壳 |
| 尾端接头编号 | 接头材质 |
| 1 | 1/16″ 卡套接头(仅供MD-050，材质编号为-S和-FS) |
| 2 | 1/8″ 卡套接头 (所有型号) |
| 3 | 1/4″ 卡套接头 (仅供MD-070 和 MD-110) |
产品编号: 型号 – 材质编号 – 接头编号
例如: MD-050-12-P-2
按型号计算的物理尺寸
| 型号 | 盘绕直径 | A | B | C | D | E | A | B | C | D | E |
| 材质编号: F, P, FP | 材质编号: S, FS | ||||||||||
| MD-050-12 | — | 1/8“ | 1/8“ | 1/8“ | 14 3/8“ | 11 1/8“ | 1/8” or 1/16“ | 1/8“ | 1/8“ | 13 5/8“ | 11 1/8“ |
| MD-050-24 | — | 1/8“ | 1/8“ | 1/8“ | 26 3/8“ | 23 1/8“ | 1/8” or 1/16“ | 1/8“ | 1/8“ | 25 5/8“ | 23 1/8“ |
| MD-050-48 | 4″ | 1/8“ | 1/8“ | 1/8“ | 50 3/8“ | 47 1/8“ | 1/8” or 1/16“ | 1/8“ | 1/8“ | 49 5/8“ | 47 1/8“ |
| MD-050-72 | 4″ | 1/8“ | 1/8“ | 1/8“ | 74 3/8“ | 71 1/8“ | 1/8” or 1/16“ | 1/8“ | 1/8“ | 13 5/8“ | 71 1/8“ |
| MD-070-12 | — | 1/4” or 1/8“ | 1/4“ | 1/4“ | 14 1/4“ | 10″ | 1/4” or 1/8“ | 1/4“ | 1/4“ | 13 3/4“ | 10 3/4“ |
| MD-070-24 | — | 1/4” or 1/8“ | 1/4“ | 1/4“ | 26 1/4“ | 22″ | 1/4” or 1/8“ | 1/4“ | 1/4“ | 25 3/4“ | 22 3/4“ |
| MD-070-48 | 7″ | 1/4” or 1/8“ | 1/4“ | 1/4“ | 50 1/4“ | 46″ | 1/4” or 1/8“ | 1/4“ | 1/4“ | 49 3/4“ | 46 3/4“ |
| MD-070-72 | 7″ | 1/4” or 1/8“ | 1/4“ | 1/4“ | 74 1/4“ | 70″ | 1/4” or 1/8“ | 1/4“ | 1/4“ | 73 3/4“ | 70 3/4“ |
| MD-070-96 | 7″ | 1/4” or 1/8“ | 1/4“ | 1/4“ | 98 1/4“ | 94″ | 1/4” or 1/8“ | 1/4“ | 1/4“ | 97 3/4“ | 94 3/4“ |
| MD-070-144 | 7″ | 1/4” or 1/8“ | 1/4“ | 1/4“ | 146 1/4“ | 142″ | 1/4” or 1/8“ | 1/4“ | 1/4“ | 145 3/4“ | 142 3/4“ |
| MD-110-12 | — | 1/4” or 1/8“ | 1/4“ | 1/4“ | 14 1/4“ | 10″ | 1/4” or 1/8“ | 1/4“ | 1/4“ | 13 3/4“ | 10 3/4“ |
| MD-110-24 | — | 1/4” or 1/8“ | 1/4“ | 1/4“ | 26 1/4“ | 22″ | 1/4” or 1/8“ | 1/4“ | 1/4“ | 25 3/4“ | 22 3/4“ |
| MD-110-48 | 7″ | 1/4” or 1/8“ | 1/4“ | 1/4“ | 50 1/4“ | 46″ | 1/4” or 1/8“ | 1/4“ | 1/4“ | 49 3/4“ | 46 3/4“ |
| MD-110-72 | 7″ | 1/4” or 1/8“ | 1/4“ | 1/4“ | 74 1/4“ | 70″ | 1/4” or 1/8“ | 1/4“ | 1/4“ | 73 3/4“ | 70 3/4“ |
| MD-110-96 | 7″ | 1/4” or 1/8“ | 1/4“ | 1/4“ | 98 1/4“ | 94″ | 1/4” or 1/8“ | 1/4“ | 1/4“ | 97 3/4“ | 94 3/4“ |
| MD-110-144 | 7″ | 1/4” or 1/8“ | 1/4“ | 1/4“ | 146 1/4“ | 142″ | 1/4” or 1/8“ | 1/4“ | 1/4“ | 145 3/4“ | 142 3/4“ |
