博纯高容量加湿器适于燃料电池、科研与工业应用，可在水-气或气-气模式下运行

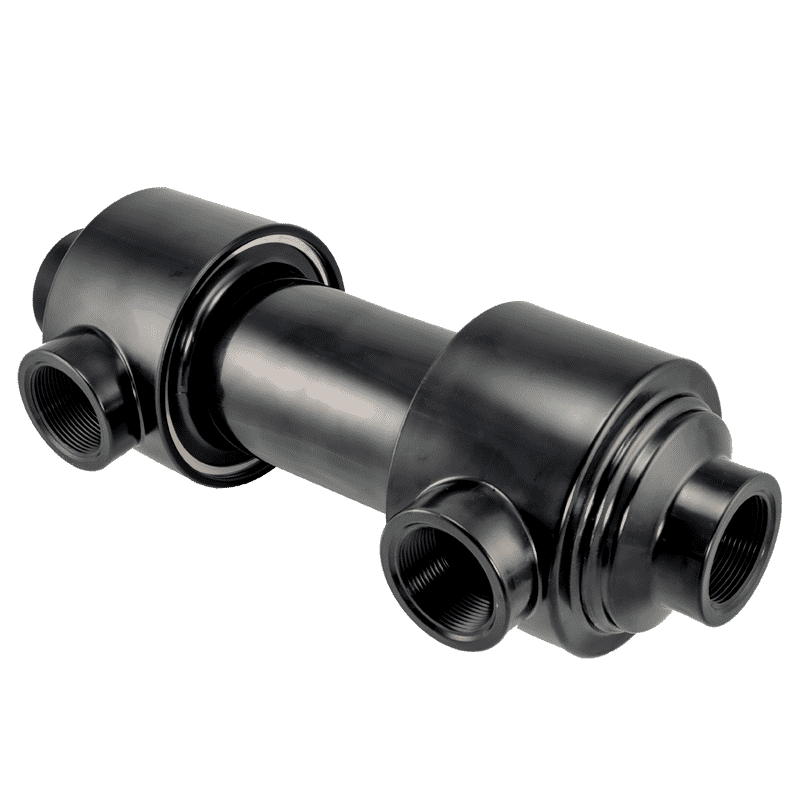

博纯FC系列™加湿器是燃料电池应用的行业标准，具有无与伦比的性能、可靠性和长达20,000小时的使用寿命。该产品设计配备Nafion™管，旨在满足燃料电池用户的严格要求，能在指定流量范围品稳定地、可重复地加湿空气和氢气，适用于便携式、固定式、汽车和航空航天应用。博纯燃料电池加湿器的压降低，工作时无需电源，大大降低了系统的附加载荷。该产品还广泛应用于科研和工业领域。FC的优点包括：

  • V效率非常高
  • 无能耗
  • N无冻结/解冻问题
  • S自加湿
  • C紧凑坚固
  • G气-气或水-气加湿
  • S适用于H2应用

智能产品编号系统
博纯为FC系列加湿器提供具有各种尺寸以及各种长度、材料和端口配置。请根据您的流量和压力要求选择尺寸，并根据选型指南和以下部件编号表选择合适的FC加湿器：
part-numbers-fc-series

1 – 管系列和编号
FC100-80 系列 FC100-80
FC125-240 Series FC125-240
FC150-480 Series FC150-480
FC200-780 Series FC200-780
FC300-1660 Series FC300-1660
FC400-2500 Series FC400-2500
FC600-7000 Series FC600-7000
3 – 加湿器有效长度
5″ (12 cm) (仅限FC125) 5
6″ (15 cm) (仅限FC100) 6
7″ (18 cm) 7
10″ (25 cm) 10
15″ (38 cm) 15
4 – 外壳/壳体材质
聚偏氟乙烯/聚偏氟乙烯 (仅限FC100) MKK
聚偏氟乙烯/不锈钢 (仅限FC100) MKS
不锈钢/不锈钢 (仅限FC100) MSS
模制改性聚苯醚 (FC300 和 FC400) LP
模制聚丙烯 (FC125 和 FC200) MP
加工聚丙烯 (FC150 和 FC 600) PP
高压 (仅限10″ FC300 和 FC 400) HP
5 – 端口配置
壳体相对两侧端口
 01
壳体同侧端口（直排） 02
顺时针旋转90°端口 03
逆时针旋转90°端口 04
立即联系我们
FC系列宣传册
FC系列最新手册2016-01
FC系列完整手册（含图表）
FC燃料电池系列（含图表）
FC水-气体加湿表
清洁和故障排除
备件与维护
F100简明手册

燃料电池系统的FC系列选型指南

  • FC100系列 – 适合最大500 W便携式系统的紧凑型加湿器。重量不到100 g。气体流量达16 alpm
  • FC125系列 – 采用低成本模制件制造。FC125系列加湿器是高达1 kW系统的理想选择。气体流量达75 alpm（气对气加湿）和150 alpm（水对气加湿）
  • FC200系列 – 适用于高达3 kW的系统，FC200系列是适合移动和固定等应用的坚固紧凑型加湿器。气体流量达300 alpm（气对气加湿）和450 alpm（水对气加湿）
  • 系列FC300 – 我们的标准气体-气体加湿器，适于5 kW系统。气体流量达625 （气对气加湿）和2,000 alpm（水对气加湿）
  • FC400 Series – FC400系列设计为7-12 kW系统提供理想加湿。目前正在评估高压型号是否可用于乘用车。气体流量达1,000 alpm（气对气加湿）和7,000 alpm（水对气加湿）
  • FC600系列 – FC600系列适用于高达50 kW系统的气体-气体加湿。当在水-气体模式下工作时，此加湿器是替换大型试验台（80-100 kW）中起泡器的理想选择。气体流量达2,500 alpm（气对气加湿）和7,000 alpm（水对气加湿）

规格和尺寸

系列 Nafion™管号 端口3 最高工作压力 最大压差 气-气2 水-气2
Flow Rate Recommendation
FC100 80 1/4″ FNPT 172 kPa/25 PSIG 35 kPa / 5 psi 4-16 alpm < 75 slpm
FC125 240 1/2″ FNPT 172 kPa/25 PSIG 35 kPa / 5 psi 15-75 alpm < 150 slpm
FC150 480 3/4″ FNPT 172 kPa/25 PSIG 35 kPa / 5 psi 35-150 alpm 200-300 slpm
FC200 780 1″ FNPT 207 kPa/ 30 PSIG 35 kPa / 5 psi 50-300 alpm 300-450 slpm
FC300 1660 1-1/2″ FNPT 69 kPa/10 PSIG (10″)
69 kPa/10 PSIG (7″ & 15″)		 35 kPa / 5 psi 120-625 alpm 450-2000 slpm
FC300HP 1660 1-1/2″ FNPT 310 kPa/45 PSIG 35 kPa / 5 psi 120-625 alpm 450-2000 slpm
FC400 2500 2″ FNPT 69 kPa/10 PSIG 35 kPa / 5 psi 200-1000 alpm 1000-7000 slpm
FC400 HP 2500 2″ FNPT 310 kPa/45 PSIG 35 kPa / 5 psi 200-1000 alpm 1000-7000 slpm
FC600 7000 2″ FNPT 35 kPa/5 PSIG 35 kPa / 5 psi 500-2500 alpm 1500 + slpm

1 流量建议接近4-6度的温度。最佳干燥空气入口温度范围为35-55°C。
2 水-气加湿流量基于80-85%RH。请参见特定流量下的实际性能曲线。注意，气体压力必须高于水压。
3 订购时，请指明端口方向位于同侧还是旋转180度。

短视频介绍

博纯制作了一系列视频短片来介绍Nafion™管和气体加湿器的基本功能。视频如下。请先观看Nafion™管视频，然后再观看加湿器视频。

Nafion™管基本功能

博纯加湿器基本功能
